2000P – 2500P – 3000P – 3500P

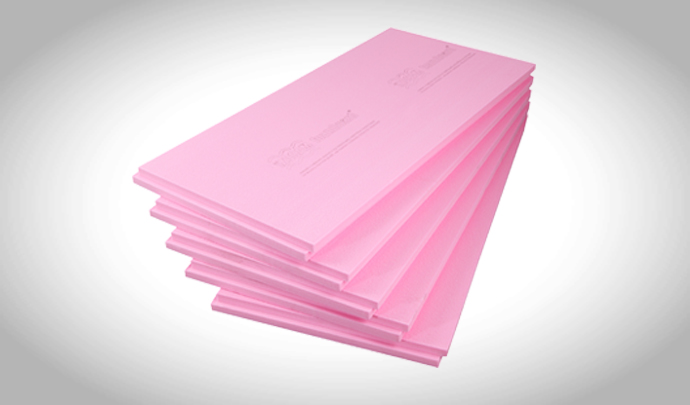

Foamboard ısı yalıtım levhaları, yüksek ısı yalıtım özelliği ve buhar difüzyon direnci sayesinde dış duvarların içten yalıtımı için kullanılabilen yüzeyi pürüzlü ekstrude polistiren levhalardır.
Uygulama Alanları
- Dış duvarların içten yalıtımında, sıvalı ve kuru sıva olmak üzere iki farklı sistem kullanılmaktadır. Sıvalı sistemlerde Foamboard levhalar, çimento bazlı yapıştırma harcı ile iç duvar yüzeyine ek yerleri tam intibak edecek şekilde yapıştırılır.
- Ek yerine fire bandı yapıştırıldıktan sonra alçı sıva yapılarak uygulama tamamlanır. Kuru sıva sisteminde, bir yüzü 1,25 cm kalınlıkta alçı plaka kaplı Foamboard levhalar, çimento bazlı yapıştırma harcı ile duvara yapıştırılır. Yapıştırma öncesinde duvar yüzeyi pürüzlerden arındırılmalıdır.
- Yapıştırma harcı levhaların kenarına, ortasına, cephedeki açıklıkların çevresi boyunca, tavan ve döşeme birleşimlerinde kesintisiz olmalıdır.
- Levhalar yapıştırıldıktan sonra standart alçı plaka birleşim ve bitiş teknikleri ile uygulama tamamlanır.
- Dış duvarların içten yalıtımında, döşemelerin, kolon, kiriş ve perdelerin dış duvara bağlandığı kısımlarda meydana gelen ısı köprülerini ortadan kaldıracak önlemler alınmalıdır.
| Özellikler | Sembol | Birim | Tanım | Tolerans | Standart | ||||||||||||
| Malzeme | – | – | Ekstrüde Polistiren Levha | – | TS EN 13164 | ||||||||||||
| Kenar Profili | – | – | Kare, Lambalı | – | – | ||||||||||||
| Yüzey Şekli | – | – | Pürüzlü | – | – | ||||||||||||
| Malzeme Tipi | – | – | 1500 P | 2000 P | 2500 P | 3000 P | 3500 P | – | – | ||||||||
| Basma Dayanımı (%10 deformasyonda) | σ 10 | kPa | en az 150 | en az 200 | en az 250 | en az 300 | en az 350 | CS(10/Y) 150 200 – 250 – 300 |
TS EN 826 | ||||||||
| Yüzeylere Dik Çekme Dayanımı | TR | kPa | en az 200 | en az 200 | en az 400 | en az 400 | en az 600 | TR200 – TR400 TR 600 | TS EN 1607 | ||||||||
| Su Buharı Difüzyon Direnci Katsayısı | MU | – | 80 | 80 | 100 | 100 | 100 | MU80 – MU100 | TS EN 12086 | ||||||||
| Genişlik | b | mm | 600 | ± 8 mm | TS EN 822 | ||||||||||||
| Uzunluk | l | mm | 1200 | ± 8 mm | TS EN 822 | ||||||||||||
| Gönyeden Sapma | Sb | mm/m | azami 5 | – | TS EN 824 | ||||||||||||
| Yüzey Düzlüğü | Smax | mm/m | azami 6 | – | TS EN 825 | ||||||||||||
| Kalınlık | 1500 P | d | mm | – | 25 | 30 | 40 | 50 | – | – | – | – | – | – | T1 * | TS EN 823 | |
| 2000 P | – | – | – | 40 | 50 | 60 | 70 | 80 | 90 | – | – | ||||||
| 3000 P | – | – | – | 40 | 50 | 60 | 70 | 80 | 90 | – | – | ||||||
| 3500 P | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | ||||||
| Yangına Tepki Sınıfı | – | – | E | – | TS EN 13501-1 | ||||||||||||
| Isı İletim Direnci | RD | m2.K/W | 0.55 | 0,70 | 0.85 | 1.10 | 1.40 | 1.70 | 2.00 | 2.25 | 2.55 | 2,85 | 3,30 | TS EN 13164 | |||
| Isıl İletkenlik Beyan Değeri (10 °C) | ʎ D | W/m.K | 0.035 | 0,036 | – | TS EN 13164 | |||||||||||
| Donma – Çözülme Dayanımı | FTCD | % | azami 2 | FTCD2 | TS EN 12091 | ||||||||||||
| Belirtilen Sıcaklık ve Nem Şartları altında Boyut Kararlılığı | Δεl, Δεb, Δεd | % | azami 5 ** | DS (70,90) | TS EN 1604 | ||||||||||||
| Belirtilen Basma Yükü ve Sıcaklık Şartları altında Deformasyon | εt | % | azami 5 *** | DLT(1)5 DLT(2)5 | TS EN 1605 | ||||||||||||
| Tam Daldırmayla Uzun Sürede Su Absorpsiyonu | Wlt | % | azami 0,7 | WL(T)0,7 | TS EN 12087 | ||||||||||||
| Difüzyon ile Uzun Süreli Su Emme | WdV | % | azami 5 | WD(V)5 | TS EN 12088 | ||||||||||||
| Ambalaj Malzemesi | – | – | PE Film | – | – | ||||||||||||
SIKÇA SORULAN SORULAR
Doğru kalınlıkta yapılan ısı yalıtım uygulamaları ile, bina duvarında yoğuşma problemi giderilir ve böylece küf mantar gibi sağlıksız oluşumların önüne geçilir.
Uygulama yapılacak yere, zemine ve sisteme göre süre değişmektedir.
Malzemeler standartlara uygun bir şekilde üretilmiş, stoklanmış ve uygulanmışsa, ömürleri genel olarak bina ömrü kadardır. Üzeri kaplanmasına gerek olmayan yerlerdeki yalıtım malzemeleri (çatı arasındaki camyünü çatı şilteleri) uygulama alanlarının şartlarına bağlı olarak her yıl kalınlıkları kontrol edilmeli ve azalma olması halinde ilave kalınlıkta uygulama yapılmalıdır.
Yalıtım malzemelerinin maliyetini etkileyen en önemli etken uygulama yapılacak yerdir. Malzemelerin üstünün kaplanması da diğer bir parametredir. Örneğin kullanılmayan bir çatı arasında camyünü çatı şilesinin üstünün örtülmesine gerek olmadığı ve uygulama kolaylığı sebebiyle ekonomik bir şekilde yapılabilmektedir. Bina dışından duvara yapılacak bir mantolama uygulamasında, yalıtım malzemesinin maliyeti, sıva- yapıştırıcı-işçilik-iskele gibi maliyetlerin toplamından çok daha azdır. Enerji tasarrufunu yalıtım malzemesi sağlamasına rağmen diğer malzemelerin kalitesi sistemin uzun süreli sağlıklı korunumunu sağlamaktadır.
Binaların Yangından Korunması Hakkında Yönetmelik’ine göre; giydirme cepheli binalarda cephe kaplamalarının yanmaz, ısı yalıtım malzemelerinin ise en az “zor yanıcı" olması gerekir. Ayrıca kullanılan cephe kaplamaları ve ısı yalıtım malzmeleri Türk ve Avrupa standartlarına uygun olmalı, TSE ve CE belgelerine sahip ürünler tercih edilmelidir.
Yapı malzemeleri için, T.C. Çevre ve Şehircilik Bakanlığı’nın yürüttüğü piyasa gözetim ve denetimi uygulaması bulunmakla birlikte, ne yazık ki standartlara uygun olmayan malzemeler büyük projelerde ve toplu konut projelerinde halen kullanılabilmektedir. Etkin bir denetleme mekanizması ve yaptırımlara ihtiyaç vardır.
Giydirme cephelerde kullanılan tüm malzemeler yanmaz olmalıdır. Türkiye’de üretilen ısı yalıtım malzemelerinden sadece mineral yün ürünler yani taşyünü ve camyünü, bu tür uygulamalarda ısı yalıtımı amacıyla kullanılabilir.
Mantolama uygulamalarında kullanılacak cephe kaplamaları ve yalıtım malzemeleri ise binanın tipine ve yüksekliğine bağlı olarak değişebilir. 28,5 metrenin altında olan ve “normal binalar” olarak nitelendirdiğimiz yapılarda dış cepheler en az “zor alevlenen” yani “C” sınıfı olabilir. Bu binalarda EPS, XPS gibi köpüklerin kullanımına müsaade edilebilir. Yüksek binalarda, yani yüksekliği 28,5 metre ve üzeri olan binalarda ise, dış cepheler en az “zor yanıcı” yani “A2” sınıfı olmalıdır.
Dış cephe uygulamalarında Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uygun malzemeler seçilmelidir. Yangın güvenliği için sıvalı dış cephe ısı yalıtım sistemi uygulamalarında A1 sınıfı hiç yanmaz “taşyünü” ve “camyünü” kullanımına dikkat edilmesi gerekir. Yüksek binadan daha alçak binalarda plastik esaslı yalıtım malzemelerinin kullanılması durumunda ise yangın bariyerlerinin uygulanıp uygulanmadığı sorgulanmalıdır. Yüksek binalarda kat aralarında yanmaz olarak sınıflandırılan A sınıfı malzemelerin kullanıp kullanılmadığı kontrol edilmelidir. Yüksek sıcaklığa dayanıklı olan A1 sınıfı camyünü ve taşyünü yalıtım malzemelerinin yangın yalıtımında yüksek korunum sağladığı unutulmamalıdır.
Can ve mal güvenliği için yüksek binalarda, giydirme cepheli yapılarda köpük esaslı ısı yalıtım malzemeleri kullanımından kesinlikle kaçınılmalıdır.
